Untertischkappsäge für Holz und Massivholz mit bis zu 800 mm Schnittbreite

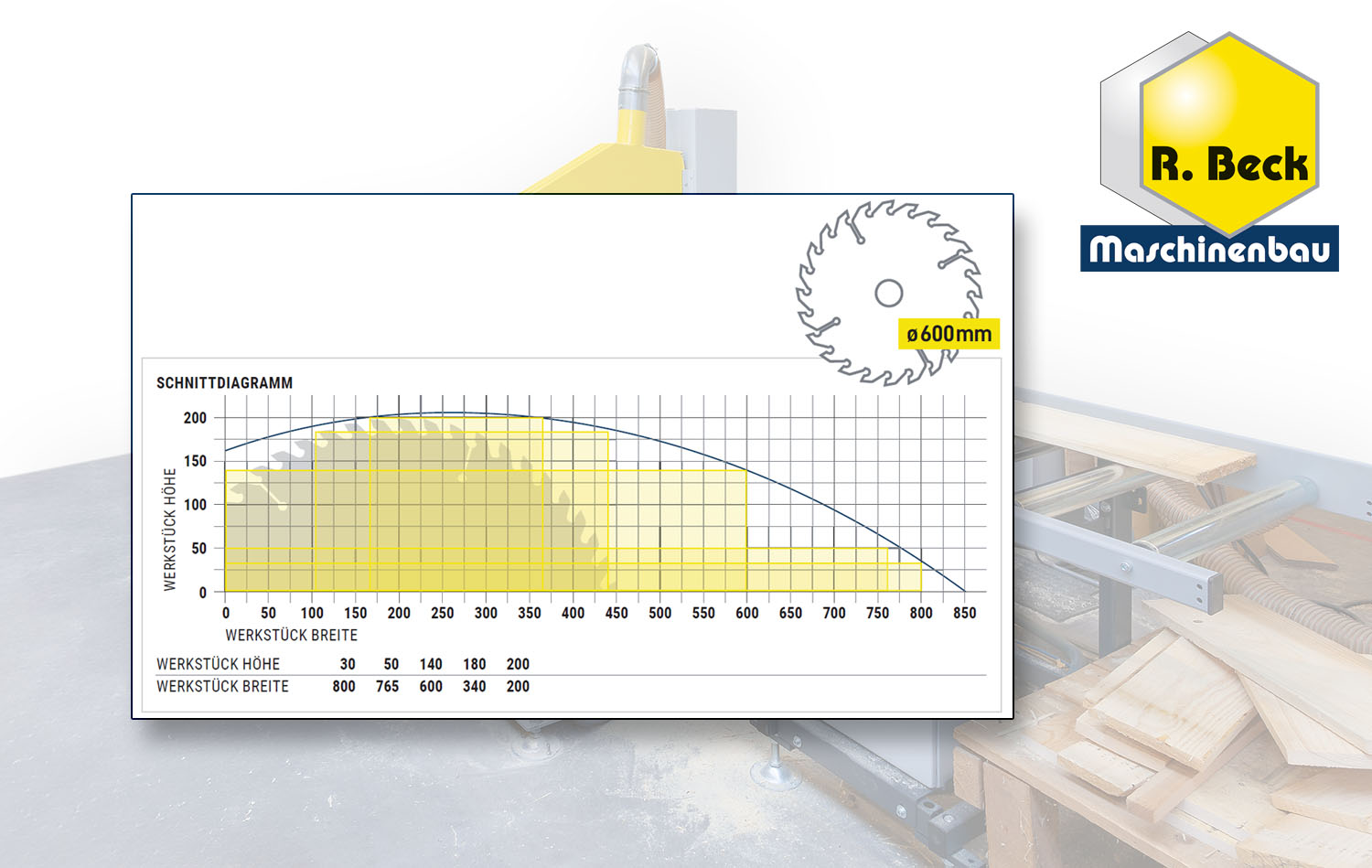

Die Untertischkappsäge UTK-600 eignet sich für Kreissägeblätter bis 600 mm Durchmesser ist mit 800 mm Schnittbreite und 200 mm Schnitthöhe besonders gut für die Längenkappung von großen Querschnitten in Holz, Massivholz, holzähnlichen Werkstoffen, Kunststoffen und (mit speziellem Kreissägeblatt) auch Aluminium geeignet. Die Kappsäge mit einem aus dem Tisch auftauchendem Kreissägeblatt ist mit umfangreichem Sicherheitszubehör und mit einer Sicherheits-SPS konform zur Maschinenrichtlinie ausgestattet. Bei auftretenden Fehlern, Störungen, Unregelmäßigkeiten und nicht vorgesehenen Unterbrechungen ist ein sicheres Verhalten der Maschine und ihrer Komponenten sichergestellt und entsprechende Fehlermeldungen werden im Bedienfeld der SPS ausgegeben.
Die Maschine verfügt über eine frontseitige Zweihand-Sicherheitsschaltung, bei der zwei Tasten gleichzeitig betätigt werden müssen, um den Schnitthub auszulösen. Die Hubgeschwindigkeit für den Schnitt ist über einen Einstellregler stufenlos im Bereich 13 - 375 mm/s einstellbar. Die pneumatische Spann- und Sägeschutzhaube senkt sich bei Auslösung eines Schnittes automatisch auf das Werkstück herab. Hierdurch wird der Gefahrenbereich oberhalb des Sägeblattes während des Schnittes wirksam verdeckt. Auf der Bedienseite wird der Gefahrenbereich rund um das Sägeblatt durch ein großes Schutzschild abgeschirmt.
Wichtig: Gemäß CE-Vorschrift ist für die Maschine ein zusätzlicher Arbeitstisch mit oder ohne Rollen erforderlich.
Mit im Lieferumfang enthalten ist ein passendes Kreissägeblatt mit 600 mm Duchmesser für die Holzbearbeitung.
Für Aluminium ist ein spezielles HM-Kreissägeblatt für NE-Metalle erforderlich (Art.-Nr. UTK 17.02-ALU)
Ausstattung:
Pneumatik-Anschluss mit Druckregelventil und Wartungseinheit
Kreissägeblatt für Holz - Typ 600 x 5,7 x 4,0 x 35 Z110 WZ (Art.-Nr. UTK 17.02-H)
Pneumatische Sicherheits-Druckvorrichtung für Schutzhaube
Kontakte zur automatischen Schaltung der Absauganlage
Der Maschinenkörper ist in einer formschönen und stabilen Stahlschweißkonstruktion gefertigt.
Das Sägeaggregat ist mit robusten Lagern versehen.
Die große, sich weit öffnende Zugangstüre ermöglich einen schnellen und einfachen Sägeblattwechsel.
Der Sägehub erfolgt pneumatisch, wobei sich die Hubgeschwindigkeit stufenlos regeln lässt.
Der Hubzylinder ist zudem mit einer Endlagendämpfung ausgestattet.
Die Schnitthubauslösung für das Kreissägeblatt erfolgt über eine Zweihand-Sicherheitsschaltung.
Das Werkstück wird vor jedem Schnitthub über die pneumatische Schutzhaube gespannt.
Die Zugriffsicherheit zum aufgetauchten Kreissägeblatt ist u. a. durch ein Schutzschild vor der Schnittebene gewährleistet. Nach erfolgtem Schnitt taucht das Sägeblatt automatisch wieder in die Ausgangslage unter dem Maschinentisch ab.
Im Bereich des Sägeblattes ist der Maschinentisch mit auswechselbaren Verschleißschienen ausgerüstet.
Die elektrische Schaltung erfolgt über einen Drehnockenschalter mit Stern-/Dreieckanlauf.
Typische Anwendungen
Die Untertischkappsäge eignet sich für vielfältige Anwendungen im Bereich Industrie und Handwerk, z. B. zum Ablängen von Holz mit großen Querschnitten im Holzbau. Mit ihr lassen sich gleichermaßen besäumte und unbesäumte einzelne Bretter sowie Brettpakete und Massivholz, Holz und holzähnliche Werkstoffe sowie auch Kunststoff bearbeiten. Mit speziell dafür ausgelegtem Sägeblatt kann mit der Maschine auch Aluminium geschnitten werden.
