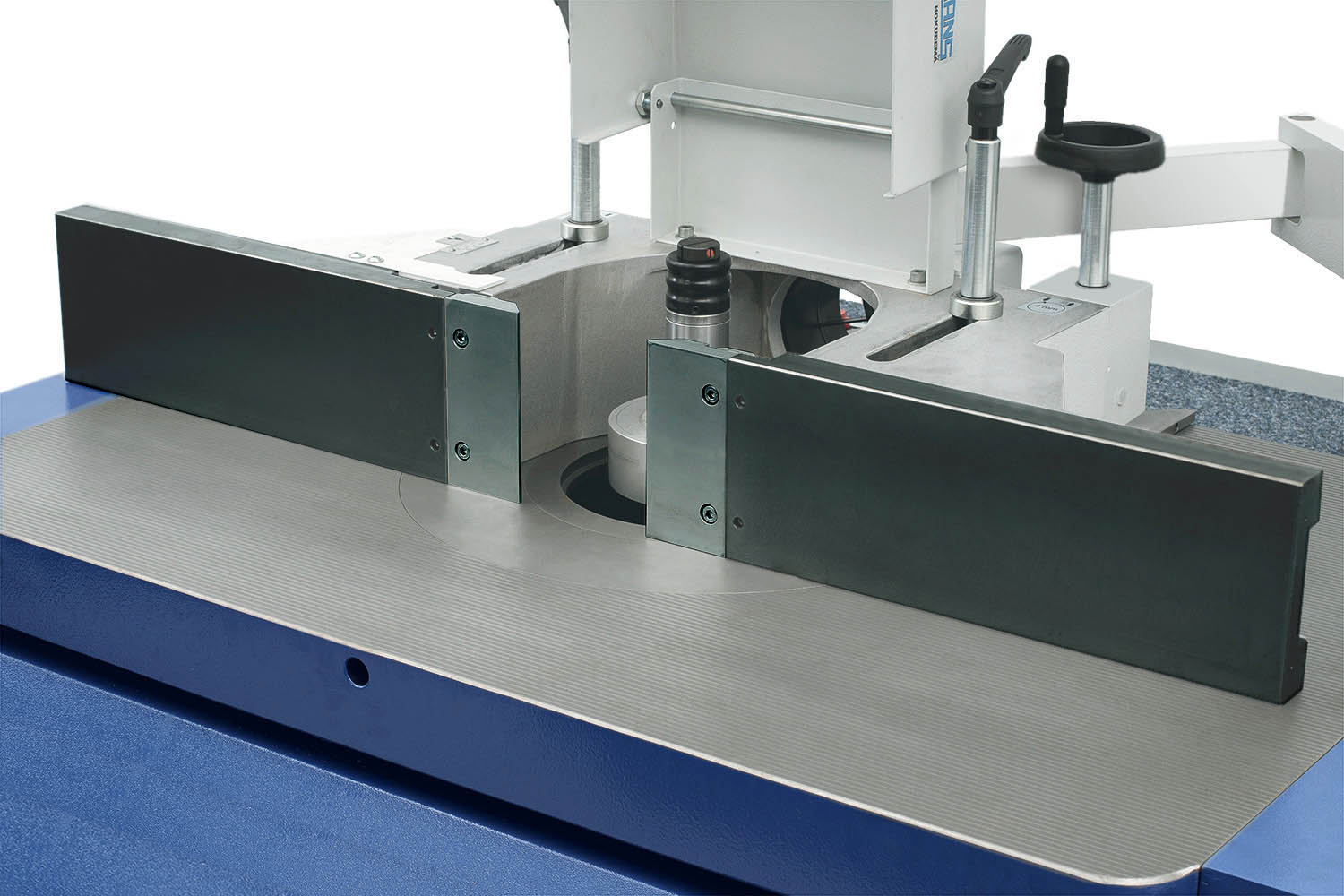

Sicherheits-Fräsanschlag für Tisch- und Schwenkfräsmaschinen aller Hersteller
Der Sicherheits-Fräsanschlag Typ 215 erhöht die Arbeitssicherheit signifikant und sorgt für präziseres und wirtschaftlicheres Arbeiten an der Tisch- bzw. Schwenkfräsmaschine. Der Anschlag verfügt über eine klappbare Schutzhaube, die das Werkstück und das Fräswerkzeg von oben abdeckt und Verletzungen während der Arbeit verhindert. Auf der Fronsteite befinden sich zudem 2 seitlich verschiebbare Abdeckungen für hohe Werkzeuge.
Der Fräsanschlag ist aus hochwertigem Aluminium gefertigt und kann wahlweise ohne Anschlagplatten, mit verstellbaren Anschlagplatten aus Multiplex oder aus Grauguss geliefert werden. Bei der Variante mit Grauguss-Anschlagplatten sind zwei ausfrissfreie Splitterzungen im LIeferumfang enthalten.
Auf der Unterseite des Anschlags befindet sich eine Schwalbenschwanz-Aufnahme und zwei federnd gelagerte Zentrierstifte, die zur Ausrichtung auf dem Fräsmaschinentisch dienen. Diese Anordnung ist zur Montage auf dem Frästisch einer PANHANS Schwenkfräsmaschine Typ 245|10 ausgelegt. Zur Montage auf Fräsmaschinen anderer Typen und Hersteller wird eine Bohrschablone mitgeliefert.
Der Gesamtanschlag ist über ein Handrad und der Teilanschlag über eine Stellschraube mit einer Nonius-Skala manuell verstellbar. Zur Positionierung des Gesamtanschlags ist ergänzend ein separates Messmittel erforderlich (z. B. Einstelllehre).
Geeignet für alle Tischfräsmaschinen mit Werkzeugdurchmesser bis max. 250 mm
Inklusive Absauganschluss
Anschlagplatten wahlweise
- ohne Anschlagplatten
- mit Anschlagplatten aus Multiplex
- mit Anschlagplatten aus Graugruss mit Alu-Splitterzungen
Verstellung Teilanschlag: Stellschraube mit Nonius-Skala
Montage vorbereitet für PANHANS 245|10
Montage auf anderen Fabrikaten mit Bohrschablone
Zur Fixierung vefügt der Anschlag über 2 Klemmhebel
Bohrungsabstand der beiden Klemmhebel: 365 mm
Lieferung ohne Frässchutz- und Druckvorrichtung
Gewicht: 46,1 kg (ohne Anschlagplatten)
Achtung: Keine Nachrüstung mit Integralanschlagplatten möglich!
Wichtig: In Europa ist beim Fräsen mit Handvorschub eine Werkzeugverdeckung erforderlich!

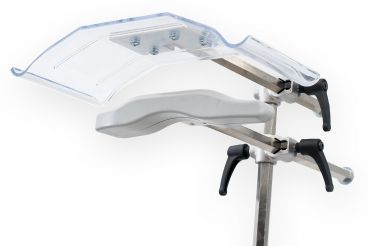

Hierfür empfehlen wir unsere Frässchutz- und Druckvorrichtungen Gamma V Typ 1629 und Centrex Typ 1624.
Abbildung kann vom Originalzustand abweichen.
