Schwenkbarer Brückenschutz für Kombi-Hobelmaschinen mit abklappbarem Tisch

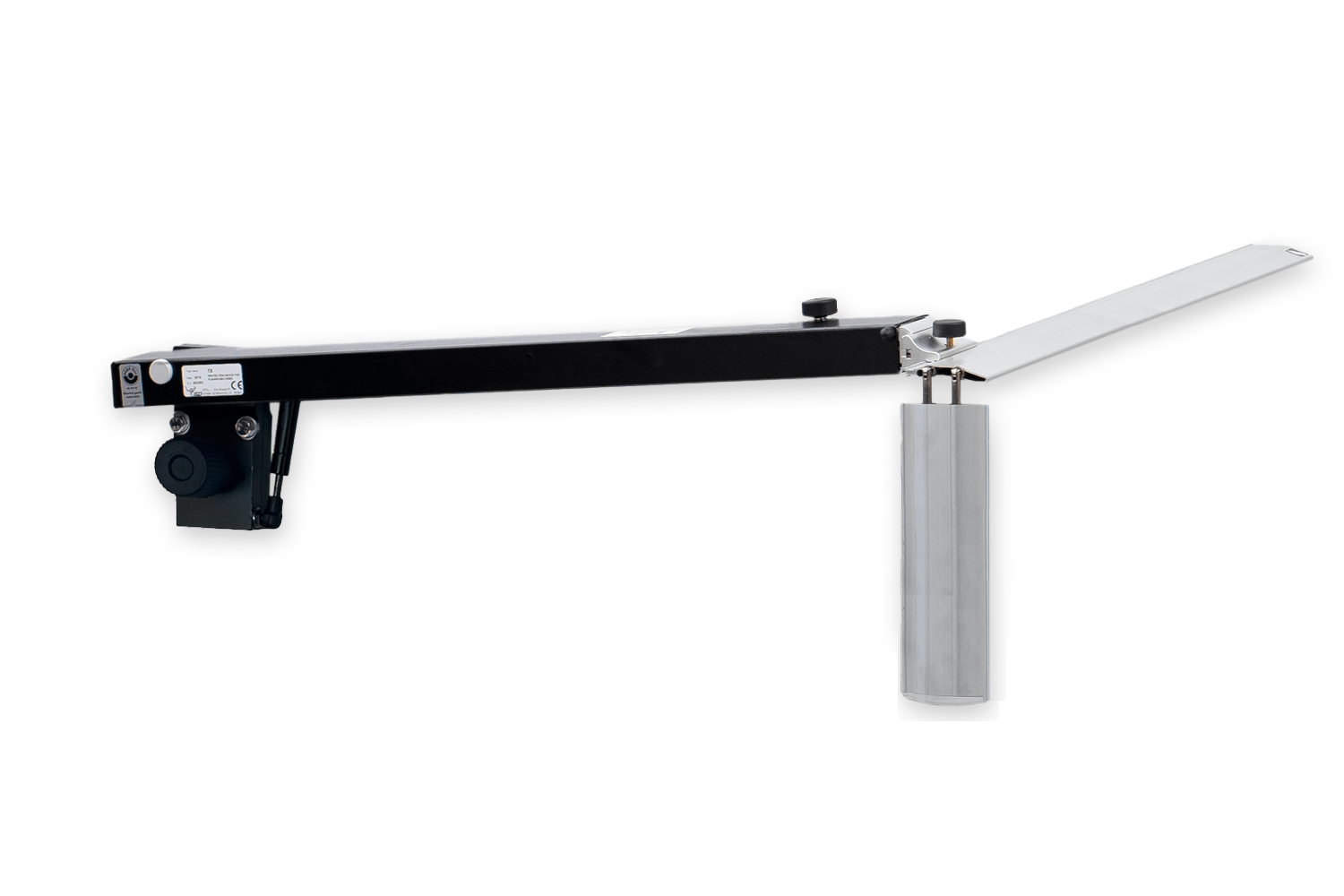

Die Varianten TX-R 650 und TX-R 850 dienen als zweiteiliger Brückenschutz zur Messerwellenverdeckung vor dem Abrichtanschlag und sind speziell für kombinierte Abricht-Dickenhobelmaschinen mit abklappbarem Tisch entwickelt worden. Die beiden Modelle unterscheiden sich lediglich in der Länge des Führungsarms und im Bohrabstand der auf der Montageplatte eingebrachten Montagebohrungen.
Der Brückenschutz verfügt über Führungsarm, der über eine Einstellschraube in der Höhe verstellbar ist und sich so an die Werkstückhöhe bzw. -breite anpassen lässt. Die Länge des Führungsarms beträgt bzw. 650 mm bei der Variante TX-R 650 und 850 mm bei TX-R 850. Die zweiteilige Ausführung der Schutzbrücke mit einem festen und einem abklappbaren Teil ermöglicht komfortables Arbeiten auch bei großen Werkstücken, da keine störende Kante vorhanden ist.

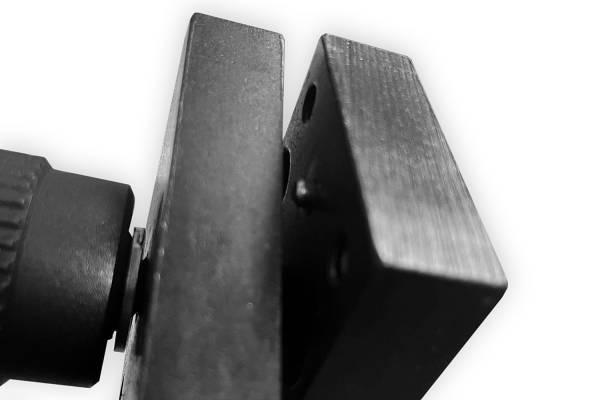

Der Führungsarm ist mit einer Schwenkeinheit ausgestattet, mit der sich der komplette TX-R Brückenschutz um 180° wegklappen und an zwei Positionen fixieren lässt. Über eine Feststellschraube lässt sich die Vorrichtung lösen, umklappen und in den Positionen 0° und 180° fixieren. Zur Orientierung der Positionen 0° und 180° sind die Adapterplatten der Schwenkeinheit mit zwei Fixierstiften und passenden Bohrungen versehen.
Der Brückenschutz kann universell auf Hobelmaschinen der verschiedensten Hersteller eingesetzt werden. Voraussetzung ist eine sichere Befestigungsmöglichkeit der Hobelschutzvorrichtung am Maschinenständer. Die gesamte Vorrichtung besteht aus robusten Materialien und lässt sich einfach und schnell montieren. Konkrete Details zur Montage an der Hobelmaschine sind den Produktabbildungen, dem Anwendervideo sowie der Betriebsanleitung (Download-Link siehe oben) zu entnehmen.
Mit Schwenkeinheit und Adapter zur Befestigung am Abnahmetisch
Speziell für kombinierte Hobelmaschinen mit abklappbarem Tisch
Mit zweiteiliger Schutzbrücke (klappbar)
Länge Führungsarm: - TX-R 650 = 650 mm
- TX-R 850 = 850 mm
Bohrabstand in der Montageplatte: - TX-R 650 = 40 mm
- TX-R 850 = 80 mm
